制御ボックスを弊社にて組み込んだものがありますのでご紹介いたします。
１．タイマーと人感センサー、自動点滅器の組み込み回路です。
制御としましては照明灯を16時～23時までタイマーで起動し点灯。
ただし、自動点滅器にて周囲が明るい場合には起動せず。
そして23時～16時までの間においては人感センサーの設定において周囲が暗く人を感知した場合に照明が点灯する仕組みです。

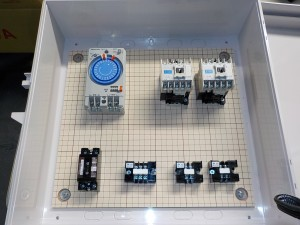

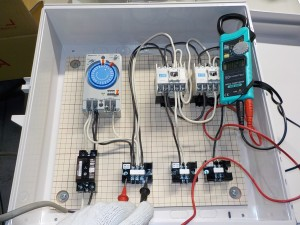

↓材料の選定から組み込みまで
２．２台のモーターを起動するための制御ボックスです。
手動で入り切りをかけるだけの制御ですがサーマルリレーにて過負荷などが起きた場合に停止するようになっています。
↓材料の選定から組み込みまで
地域検索 ： 工場・倉庫
「名古屋 電気工事」
工場内の高天井（天井高９Ｍ）の場所におきまして、水銀灯をLEDに交換しました。
↓既設状況
↓取替工事風景
↓取替工事後
地域検索 ： 工場・倉庫
「名古屋 電気工事」
フォークリフトなどの充電器を複数台設置するため、電気室より電源を取りだしブレーカー及び充電器用のコンセントを設置する工事です。

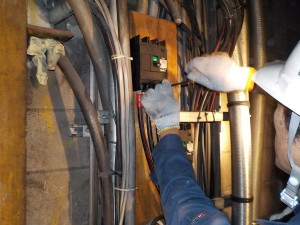

↓電気室の低圧ブスバーより電源の取り出し。同じ電気室内に電源ブレーカーを設置します。
↓ケーブルを配管及び配線し使用場所まで電源を持っていきます。
↓分電盤及びブレーカーを設置します。
↓各充電器にコンセントを設置。
地域検索 ： 工場・倉庫
「名古屋 電気工事」
キュービクル内に設置してありますVCB(真空遮断器)とOCR(過電流継電器)取替工事です。
↓上の赤丸がVCB、下の青丸がOCRです。
↓これから取付いたしますVCB & OCR
↓VCB本体を後ろから見た画像です。
↓既設を取り外します。
↓取付まして完了となります。
取付けが完了いたしましたら機器の性能及び取付け工事に不備がないか、
外部の専門技術者(電気主任技術者)により耐圧試験及び継電器のリレー試験を行います。
地域検索 ： 工場・倉庫
「名古屋 電気工事」
高圧受電設備から低圧契約への切り替え工事です。
↓既設高圧引込
↓高圧メーター（緑）撤去と低圧メーター（赤）設置
↓低圧メーター取付
↓低圧引込線
高低圧切り替えを1日で行いましたので停電時間も最少（2時間程度）で行うことが出来ました。
地域検索 ： 工場・倉庫
「名古屋 電気工事」
工場内にて使用いたしますグラインダーに電源を供給する工事です。
既設状況
↓分電盤～グラインダーまで
↓ブレーカー増設～配管～電源供給
地域検索 ： 工場・倉庫
「名古屋 電気工事」
倉庫内に機器用の動力電源を新たに引き込む工事です。
引き込み幹線及びメーターからの工事となります。
↓引込前
↓この高さなら梯子で配線配管工事が可能です。
↓幹線、メーター、電源ブレーカー設置後です。
地域検索 ： 工場・倉庫
「名古屋 電気工事」
工場内の水銀灯照明をLED照明に取替しました。
↓既設水銀灯照明(400W)
今回設置したLED照明器具です。
↓東芝LEDJ-10020N-DJ2 5台
↓東芝LEDJ-20030N-DJ2 9台
↓取付工事状況(下で取付け加工して、お客様設備のクレーンを使用させていただき取り付けました。)
↓取替後(既設250LX、取替後700LX)必要なところは増設、不必要なところは間引きし、
製品チェックが常時可能となるまで明るくなりました。
地域検索 ： 工場・倉庫
「名古屋 電気工事」
階段に設置してあります非常照明器具の取替工事です。
既設は蛍光灯20W1灯式ですが暗いとのことでFHF32W2灯式を取替設置しました。
LEDでの検討もしましたが全体的に明るくしたいとのことで蛍光灯器具にしました。
既設設置状況(天井付、壁付があります)↓
取替状況↓
新規設置後↓
地域検索 ： 工場・倉庫
「名古屋 電気工事」
工場内の手元、足元の暗い場所に蛍光灯型のLEDを取り付けました。
すべてパナソニック製のものです。
LEDが商品として登場した当初に比べ明るくなりましたので蛍光灯と比べても暗いと感じることが
無くなりました。むしろ明るいと感じます。
電圧も100V、200Vフリーですので電源の取り出しも容易です。
